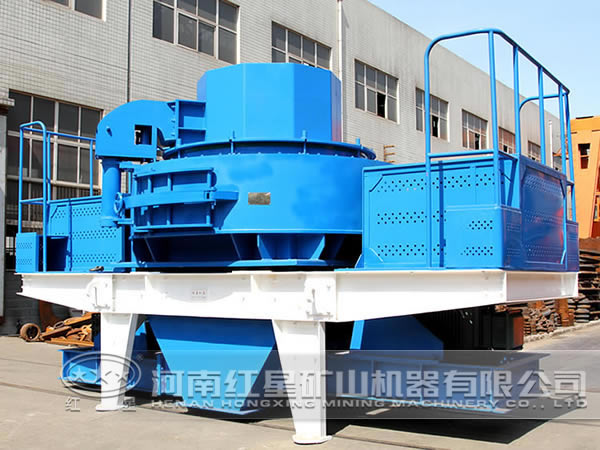

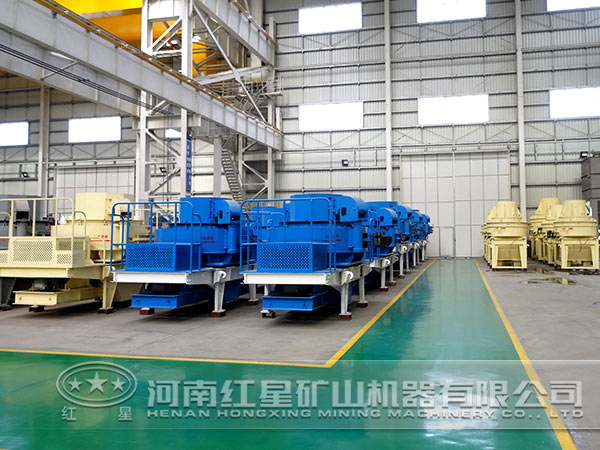

立式?jīng)_擊破碎機的結構特征，它是由電念頭、傳動裝置、主軸總成、葉輪、給料斗、分料器、渦動破碎腔、底座、潤滑裝置等幾部門組成。為了便于閱讀，對他的結構分成如下幾點。

1、傳動裝置（包括電念頭）采用雙電機或單電機驅動的帶傳念頭構，雙電機驅動的兩臺電機分別安裝在主軸總成的兩側，兩電機帶輪用傳動帶與主軸帶輪相連，使主軸兩側受力平衡，不產生附加力矩。而單電機驅動主軸受單側力而產生附加力矩，一般電機功率在55KW以上時（單個電機功率），推薦采用雙電機驅動。

2、主軸總成：主軸總成安裝在底座上，用以傳遞電念頭由V帶傳來的動力及支承葉輪旋轉運動。主軸總成由軸承座、主軸、軸承等組成。

3、葉輪：葉輪結構為一空心圓柱體，安裝在主軸總成上端軸頭上，用圓錐套和鍵聯接傳遞轉矩，并高速旋轉，葉輪是PL立式?jīng)_擊破碎機的樞紐部件。礦物原料由葉輪上部門料器的中央入料管進入葉輪的中央。由葉輪中央的布料錐體將物料平均地分配到葉輪地各個發射流到，發射流道出口，安裝特殊材料制成的耐磨塊，耐磨塊磨損后可以更換，葉輪將物料加速到70～100m/s的速度拋射出去，沖擊到渦動破碎腔內的礦石床層，進行強烈地自破碎摧毀。

4、給料斗：給料斗的結構為一倒立的棱臺體，進料口設置耐磨環，從給料設備的來料經給料斗進入破碎機.

5、分料器：分料器安裝在渦動破碎腔上部，其作用是將給料斗來料進行分流，使一部門物料由中央入料管直接進入葉輪被逐漸加速到較高速度拋射出去，使一部門物料從中央管的外側，旁路進入渦動破碎腔內葉輪的外側，被從葉輪拋射出來的高速物料沖擊破碎，不增加動能消耗，增大出產能力，進步破碎效果。

6、渦動破碎腔：渦動破碎腔的結構為上、下兩段圓柱體組成的環形空間，下圓柱體的上下蓋板上開兩個孔，上部接上圓柱體，下部接出料口。葉輪在渦動破碎腔內高速旋轉，渦動破碎腔內也能駐留物料，形成物料床層，物料的破碎過程發生在渦動破碎腔內，由礦石床層將破碎作用與渦動破碎腔壁隔開，使破碎作用僅限于物料之間，并起到耐磨自襯作用。在上圓柱體蓋板上設置觀察孔，以觀察葉輪流道發射口處耐磨塊的磨損情況及渦動破碎腔頂部襯板的磨損情況，破碎機工作時必需將觀察孔關嚴密封。分料器固定在渦動破碎腔的上部圓柱段。葉輪高速旋轉產生的氣流，在渦動破碎腔內通過分料器、葉輪形成內部氣流i自輪回系統。

7、底座：渦動破碎腔、主軸總成、電念頭、傳動裝置均安裝在底座上，底座中部為四棱形空間，用于安裝主軸總成，并在四棱形空間的兩側形成排料通道。雙電念頭安裝在底座縱向兩端，底座可安裝在支架上，也可直接安裝在基礎上。

8、支架：根據破碎機工作場所不同---露天功課或室內功課，用戶可以考慮配置支架或不配置支架。

9、潤滑系統：采用二硫化鉬干油潤滑，潤滑部位為主軸總成上部軸承和下部軸承，為了利便注油，本機用油管將油杯引到機器的外側，用干油泵按期加油。

立式?jīng)_擊破碎機一般都是由以上9部門組成，每個部位都缺一不可，但愿用戶在使用過程中做好沖擊式破碎機的維護與保養的工作。
