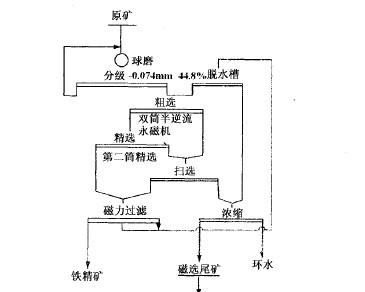

我國某鐵礦系鞍山式沉積變質(zhì)鐵礦床。選礦廠處理的礦石為赤鐵石英巖，主要鐵礦物有假像赤鐵礦、半假像赤鐵礦；脈石礦物主要為石英，其次有角閃石、綠泥石等。礦石呈明顯的條帶狀構(gòu)造，浸染粒度較細(xì)，假像赤鐵礦和石英的粒度一般0.02~0.2mm。礦石需磨至-200目80%，才能單體分離，浮選采用陰離子捕收劑弱堿性礦漿浮選法，調(diào)整劑為碳酸鈉，用量1.8kg/t，配成20%的水溶液加入第二段磨礦機(jī)，浮選pH值8.5~9.5，礦漿溫度30~33。C，捕收劑為氧化石蠟皂390g/t與塔爾油130g/t的混合物，工藝流程如圖9-1-3，所得浮選指標(biāo)是：當(dāng)原礦品位33.00%Fe時(shí)，精礦品位61.20%Fe，回收率77.95%Fe。

位較高（50%左右），但礦體較薄或夾層較多，采礦時(shí)廢石混入，使礦石貧化，對這種礦石可采用只破碎不磨礦，在粒度較粗的情況下，通過重選丟棄粗粒尾礦，從而恢復(fù)地質(zhì)品位。獲得粗粒的中等品位精礦，或進(jìn)一步加工處理，或直接送高爐冶煉，這種稱為粗粒重選。另一種是對嵌布粒度較細(xì)的紅礦或混合礦（即含弱磁性的紅礦和強(qiáng)磁性的磁鐵礦），經(jīng)破碎，磨礦使鐵礦物單體分離后，通過重選或磁重聯(lián)選，得到細(xì)粒高品位精礦，這種稱為細(xì)粒重選。

1、鐵礦石的粗粒重選

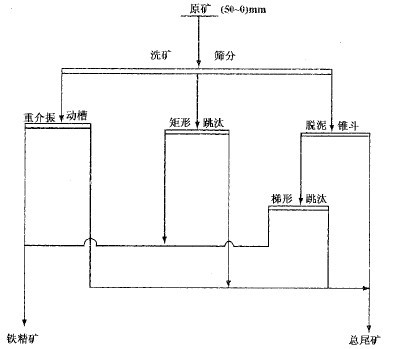

某鐵礦屬中高溫?zé)嵋旱V床。礦石中主要金屬礦物為赤鐵礦、假像赤鐵礦、磁鐵礦、鏡鐵礦、褐鐵礦等；主要脈石礦物為石英、方解石、磷灰石、鐵質(zhì)粘土等，鐵礦物在礦床中呈細(xì)粒集合體構(gòu)成致密塊狀，疏松塊狀，部分呈浸染狀和蜂窩狀嵌布于脈石中，浸染粒度一般在0.03mm，礦體地質(zhì)品位42%，開采貧化后品位為36%~37%，采用如圖9-1-4的重選工藝流程選別，當(dāng)原礦品位36.5%Fe時(shí)，可獲得精礦品位47%Fe，尾礦品位18.8%Fe，回收率80.8%Fe，精礦成本22.81元/t。

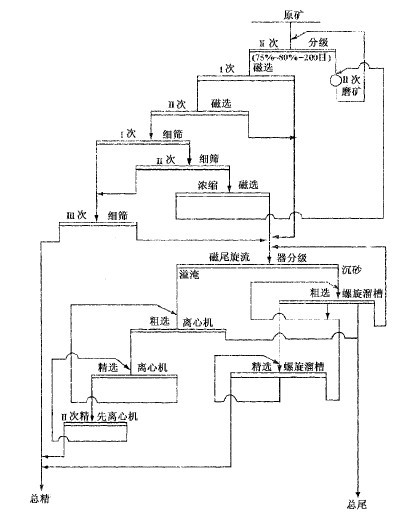

用磁-重聯(lián)選，用弱磁選設(shè)備優(yōu)先選出強(qiáng)磁性礦物———磁鐵礦，然后用重選法將赤鐵礦與脈石分開，工藝流程如圖9-1-5，采用該流程所得選礦指標(biāo)是：當(dāng)原礦品位29.71%Fe時(shí)，可得精礦品位65.10%Fe，回收率71.00%Fe。

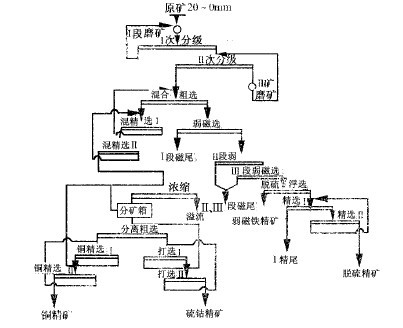

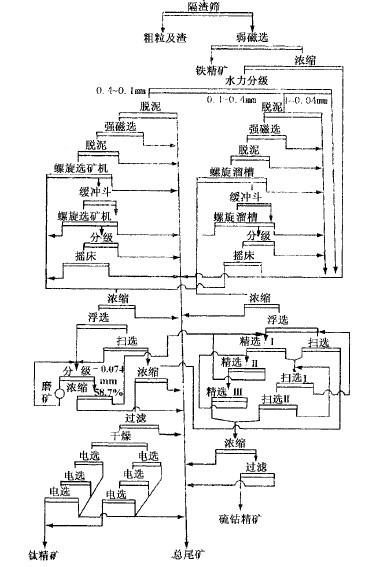

當(dāng)原礦品位為：46.76%、0.492%Cu、2.112%S、0.021%Co時(shí)，可獲得品位為58.1%Fe、回收率89.81%Fe的鐵精礦，品位為18.37%Cu、回收率64.56%Cu的銅精礦，品位為33.25%S及0.24%Co、回收率26.80%Co的硫鈷精礦。

2、含鈮、稀土多金屬鐵礦石的選礦

我國包頭鋼鐵公司選礦廠處理的原礦由白云鄂博鐵礦供給。該鐵礦為一大型沉積變質(zhì)-熱液交代型含鈮、稀土多金屬鐵礦床。礦石中含有鐵、鈮、稀土、釷、鈦、鋇、錳、氟及磷等71種元素，其中鐵、稀土、鈮、氟等均有綜合利用價(jià)值。礦石中鐵礦物主要為赤鐵礦、磁鐵礦、假像赤鐵礦及少量黃鐵礦、褐鐵礦、菱鐵礦。稀土礦物主要為獨(dú)居石、氟碳鈰礦、磷鑭鐠石、氟碳鈣鈰礦等。鈮礦物主要為鈮鐵礦、黃綠石、易解石、鈮鈣礦、鈦鐵金紅石等。脈石礦物主要為螢石、鈉輝石、方解石、鈉長石、鈉閃石、白云石、石英、玉髓、云母等，該鐵礦石的主要特點(diǎn)是：元素多，組成復(fù)雜，綜合利用價(jià)值高；礦物種類多，稀土元素賦存集中；礦物嵌布粒度細(xì)，分布均勻。因此屬于難選礦石。

該選礦廠采用所示磁-重-浮聯(lián)含選礦工藝流程，經(jīng)磨礦后礦石先用弱磁選機(jī)選出強(qiáng)磁性鐵礦物，然后用浮選選出品位為15%左右的稀土泡沫，再用磁選機(jī)選出弱磁性鐵礦物，與強(qiáng)磁性鐵礦物合并為鐵精礦。對稀土泡沫用搖床選別得到粗精礦、中礦和尾礦、粗精礦和中礦用浮選繼續(xù)選別，用環(huán)肟酸銨作捕收劑，經(jīng)一粗一精浮選后，可得到稀土品位大于60%的精礦。如欲再提高精礦品位，可繼續(xù)精選，經(jīng)五次精選后，即可得到品位68%（REO）以上的稀土精礦。搖床中礦再經(jīng)粗選、精選，可得到品位30%（REO）左右的稀土次精礦。
